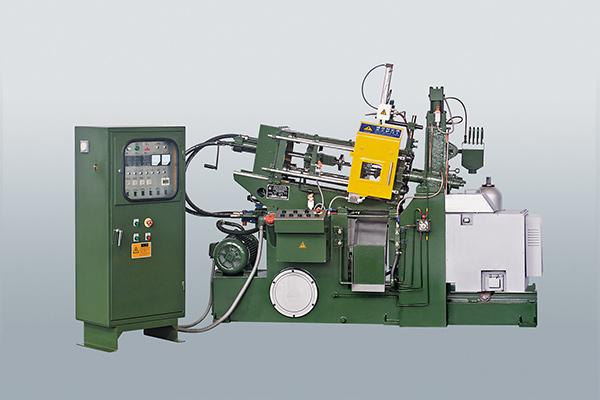

J212型(16噸)160千牛熱室壓鑄機
- 產品型號：J212
- 品牌名稱：銀山
- 產品產地：浙江寧波
- 生產廠家：寧波東方壓鑄機床有限公司
- 詢價熱線：+8613806660077(微信同號)
- 用途和特點

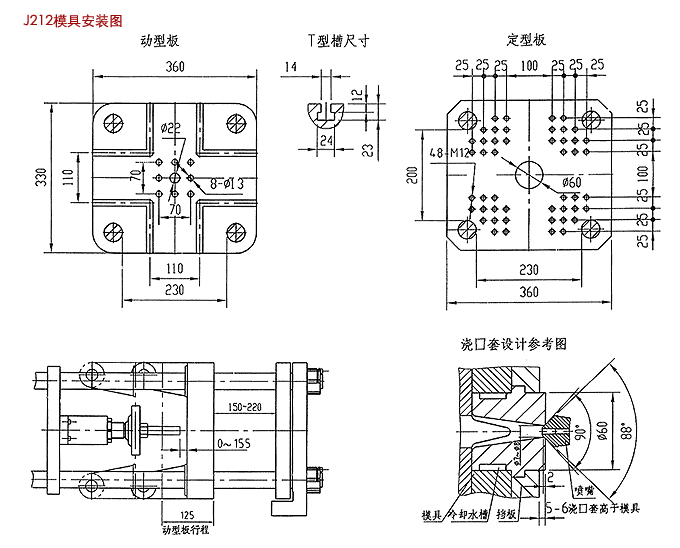

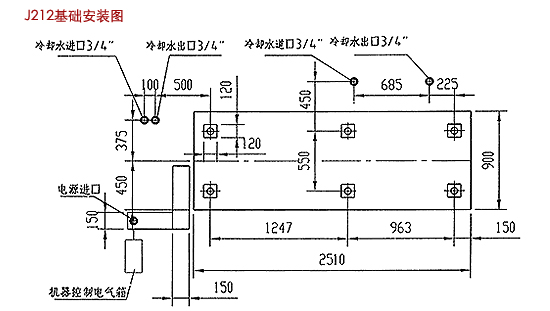

- 安裝圖
- 規格與參數
本機器適用于壓鑄鋅、鋁等低熔點有色合金零件，可廣泛應用于汽車摩托車配件、儀器儀表、日用五金、家用電器等工業部門。
本機器具有三種工作制可資選擇：手動、單循環、全自動循環。操作者選用全自動循環能同時開動數臺機器工作
本機器具有很高的工作效率，一次循環周期為2.5秒鐘，鋅合金射出量最重可達290克。
本機器選用高質量的電器和液壓元件。電氣采用PC機程控，性能穩定，安全可靠。
| 項目 | 單位 | J212 |
| 合型力 | kN | 160 |
| 動型板行程 | mm | 125 |
| 拉桿內間距(水平×垂直) | mm | 230×200 |
| 壓型厚度(最小/最大) | mm | 150/220 |
| 壓射力 | kN | 19 |
| 壓射全行程 | mm | 80 |
| 壓射位置 | mm | |
| 頂出力 | kN | |
| 頂出行程 | mm | |
| 標準壓室直徑 | mm | 38 |
| 鑄件最大投影面積 | cm2 | 80 |
| 葉片泵工作壓力 | MPa | 6.3 |
| 電機功率 | kW | 5.5 |
| 一次金屬注入量(鋅) | kg | 0.21 |
| 坩堝有效容量(鋅) | kg | 100 |
| 燃燒爐耗油量 | kg/h | 1.5~6.0 |
| 油箱容量 | L | 220 |
| 機器重量 | kg | 2200 |
| 機器外形尺寸(長×寬×高) | mm | 2790×1200×1935 |
